真空镀膜机中频磁控溅射知识简介

2021-01-05

2691
分享

       真空镀膜机磁控溅射包括很多种类。各有不同工作原理和应用对象。但有一共同点:利用磁场与电子交互作用,使电子在靶表面附近成螺旋状运行,从而增大电子撞击氩气产生离子的概率。所产生的离子在电场作用下撞向靶面从而溅射出靶材。在近几十年的发展中,大家逐渐采用永久磁铁,很少用线圈磁铁。

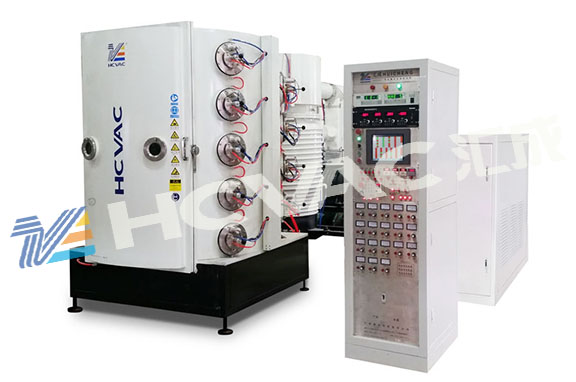

真空镀膜机


       靶源分平衡和非平衡式,平衡式靶源镀膜均匀,非平衡式靶源镀膜膜层和基体结合力强。平衡靶源多用于半导体光学膜,非平衡多用于磨损装饰膜。
       不管平衡非平衡,若磁铁静止,其磁场特性决定一般靶材利用率小于30%。为增大靶材利用率,可采用旋转磁场。但旋转磁场需要旋转机构,同时溅射速率要减小。旋转磁场多用于大型或贵重靶。如半导体膜溅射。对于小型设备和一般工业设备,多用磁场静止靶源。
       用磁控靶源溅射金属和合金很容易,点火和溅射很方便。这是因为靶(阴极),等离子体,和被溅零件真空腔体可形成回路。但若溅射绝缘体如陶瓷则回路断了。于是人们采用高频电源,回路中加入很强的电容。这样在绝缘回路中靶材成了一个电容。但高频磁控溅射电源昂贵,溅射速率很小,同时接地技术很复杂,因而难大规模采用。为解决此问题,发明了磁控反应溅射。就是用金属靶,加入氩气和反应气体如氮气或氧气。当金属靶材撞向零件时由于能量转化,与反应气体化合生成氮化物或氧化物。
       磁控反应溅射绝缘体看似容易,而实际操作困难。主要问题是反应不光发生在零件表面,也发生在阳极,真空腔体表面,以及靶源表面。从而引起灭火,靶源和工件表面起弧等。德国莱宝发明的孪生靶源技术,很好的解决了这个问题。其原理是一对靶源互相为阴阳极,从而消除阳极表面氧化或氮化。
       冷却是一切源(磁控,多弧,离子)所必需,因为能量很大一部分转为热量,若无冷却或冷却不足,这种热量将使靶源温度达一千度以上从而溶化整个靶源。
       一台磁控设备往往很昂贵,但大家容易将钱花在设备其它上如真空泵,MFC, 膜厚测量上而忽略靶源。再好的磁控溅射设备若无好靶源,就像画龙而没有点睛一样。
