光学真空镀膜机结构组成部分

2021-12-23

2436
分享

      光学高新技术逐渐广泛深入各行各业,人民的生活方式也发生了翻天覆地的变化,随着时代的变迁,光学镀膜技术是其中很重要的一个板块,如日常的手机平面,摄像头,显示屏,以及触摸屏等等,都由应用到光学镀膜表面处理技术,也受到人民格外重视,让我们感受到了科技的便利和带来的高端视觉冲击感,那么好多人对光学真空镀膜机充满好奇感,下面汇成真空小编为大家刨析光学真空镀膜机结构组成部分,希望大家对光学真空镀膜机有一个新的认知。

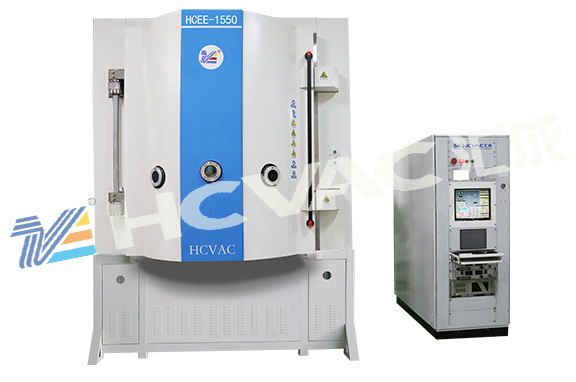

光学真空镀膜机


       光学真空镀膜机基础结构由真空系统、蒸镀系统、冷却系统和电气系统、电控柜组成,其中真空系统由真空腔体和排气系统组成。真空罐是镀膜机的主体,镀膜过程就是在真空罐中完成的,通过连接阀将真空罐和排气系统相连。为了防止空气分子对溅射离子的影响、提高膜层的质量,在工作时,必须将光学元件和离子源置于真空环境中。排气系统主要由机械泵、罗茨泵和真空泵组成,负责排出真空罐内的气体、使罐内形成真空环境。蒸镀系统主要指成膜装置部分,镀膜机器的成膜装置有很多种,如电阻加热、电子枪蒸发、磁控溅射、射频溅射、离子镀等。
       光学真空镀膜机通过真空溅射的方式在光学元件上涂镀薄膜, 以此改变元件对入射光线的反射率和透过率。同时,为了尽可能地减少元件表面的反射损失、提高成像质量,往往涂镀多层薄膜。光学元件镀膜后,光在多层膜层的表面进行多次反射和透射,形成多光束干涉,通过控制膜层的厚度和折射率,可以得到不同的强度分布。利用这一原理可以制造偏振反光膜、彩色分光膜、冷光膜和干涉滤光片等,以满足更加复杂的需求。
       光学真空镀膜机应用领域和优点,光学薄膜表面光滑,膜层间的折射率在表面上可以跃变但在膜层内折射率是稳定不变的。 光学镀膜机镀膜过程中基件的温升更低,所以光学镀膜机可以在对温度较敏感元件的表面镀膜。对于光学元件的镀膜,光学镀膜机具有更高的精度,膜层更加均匀、光学性能更加稳定。目前,光学镀膜机已经在光通信、光显示、激光加工、航空航天和 AR(Augmented Reality,增强现实)、VR(Virtual Reality,虚拟现实)等领域得到了广泛的应用。
