真空镀膜机离子镀膜技术

2022-02-15

2248
分享

      真空镀膜机离子镀膜技术,是在真空条件下,应用气体放电实现镀膜的,即在真空室中使气体或蒸发物质电离,在气体离子或被蒸发物质离子的轰击下,同时将蒸发物或其反应产物蒸镀在基片上。



      根据不同膜材的气化方式和离化方式,可构成不同类型的离子镀膜方式。膜材的气化方式有:电阻加热,电子束加热,等离子电子束加热,高频感应加热,阴极弧光放电加热等。气体分子或原子的离化和激活方式有:辉光放电型,电子束型,热电子型,等离子电子束型,多弧形及高真空电弧放电型,以及各种形式的离子源等。不同的蒸发源与不同的电离或激发方式可以有多种不同的组合。目前比较常用的组合方式有:
      1)直流二极型(DC IP)。利用电阻或电子束加热使膜材气化;被镀基体作为阴极,利用高电压直流辉光放电将冲入的气体Ar(也可充少量反应气体)离化。这种方法的特点是:基板温升大,绕射性好,附着性好,膜结构及形貌差,若用电子束加热必须用差压板;可用于镀耐腐蚀润滑机械制品。
      2)多阴极型。利用电阻或电子束加热使膜材气化;依靠热电子,阴极发射的电子及辉光放电使充入的真空惰性气体或反应气体离化。这种方法的特点是:基板温升小,有时需要对基板加热可用于镀精密机械制品,电子器件装饰品。
      3)活性反应蒸镀法(ARE)。利用电子束加热使膜材气化;依靠正偏置探极和电子束间的低压等离子体辉光放电或二次电子使充入的氧气,氮气等反应气体离化。这种方法的特点是:基板温升小,要对基板加热,蒸镀效率高,能获得氧化铝,氮化钛,碳化钛等薄膜;可用于镀机械制品,电子器件,装饰品。
      4)空心阴极离子镀(HCD)。利用等离子电子束加热使膜材气化;依靠低压大电流的电子束碰撞使充入的气体Ar或其它惰性气体,反应气体离化。这种方法的特点是:基板温升小,要对基板加热,离化率高,电子束斑较大,能镀金属膜,介质膜,化合物膜;可用于镀装饰镀层,耐磨镀层,机械制品。
      5)射频离子镀(RF IP)。利用电阻或电子束加热使膜材气化;依靠射频等离子体放电使充入的真空Ar及其它惰性气体,反应气体氧气,氮气等离化。这种方法的特点是:基板温升小,不纯气体少,成膜好,适合镀化合物膜。但匹配较困难。可应用于镀光学,半导体器件,装饰品,汽车零件等。
      6)增强ARE型。利用电子束进行加热;充入Ar,其它惰性气体,反应气体氧气,氮气等;离化方式:探极除吸引电子束的一次电子,二次电子外,增强极发出的低能电子也可促进气体离化。这种方法的特点是:基板温升小,要对基板加;可用于镀机械制品,电子器件,装饰品。
      7)低压等离子体离子镀(LPPD)。利用电子束进行加热;依靠等离子体使充入的惰性气体,反应气体离化。这种方法的特点是:基板温升小,要对基板加热,结构简单,能获得氧化铝,氮化钛,碳化钛等离子化合物镀层;可用于镀机械制品,电子器件,装饰品。
      8)电场蒸发。利用电子束进行加热依靠电子束形成的金属等离子体进行离化。这种方法的特点是:基板温升小,要对基板加热,带电场的真空蒸镀,镀层质量好;可用于镀电子器件,音响器件。
      9)感应离子加热镀。利用高频感应进行加热;依靠感应漏磁进行离化。这种方法的特点是:基板温升小,能获得化合物镀层;可用于机械制品,电子器件,装饰品。
      10)集团离子束镀。利用电阻加热,从坩锅中喷出集团状蒸发颗粒。依靠电子发射或从灯丝发出电子的碰撞作用进行离化。这种方法的特点是:基板温升小,即能镀金属膜又能直接镀化合物膜,如氧化锌等;可用于镀电子器件,音响器件。
      11)多弧离子镀。利用阴极弧光进行加热;依靠蒸发原子束的定向运动使反应气体(或真空)离化。这种方法的特点是:基板温升较大,离化率高,沉积速率大;可用于镀机械制品,刀锯,模具。

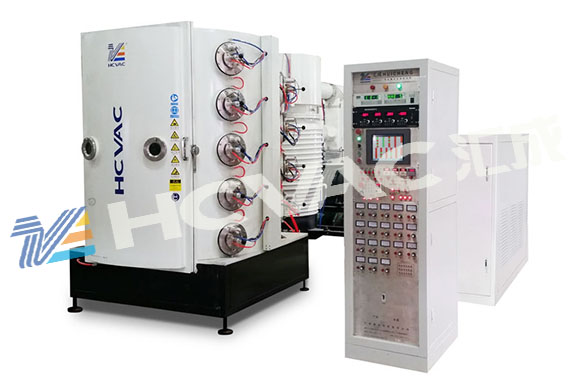

       离子真空镀膜机,在日常应用中非常广泛,镀五金,手表,表带,餐具类工件,都用离子镀膜技术,效率高,成本低,绕镀性好等优点,被市场广泛应用
