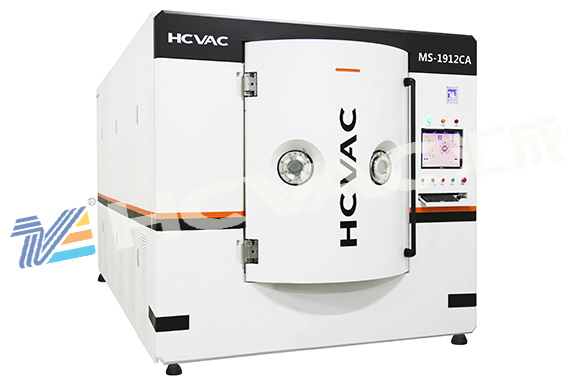

现代真空镀膜机主要由真空室、真空获得部分、真空测量部分、电源供给部分、工艺气体输入系统、机械传动部分、加热及测温部件、离子蒸发或溅射源、系统统等部分组成。

      真空镀膜机主要有连续镀膜生产线及单室镀膜机两种形式，由于工模涂层对加热及机械传动部分有较高要求，而且工模形状、尺寸千差万别，连续涂层生产线通常难以满足要求，须采用单室镀膜机。
      在真空技术中，真空获得部分是重要组成部分。由于工模件涂层高附着力的要求，其涂层工艺开始前背景真空度最好高于6mPa，涂层工艺结束后真空度甚至可达 0.06mPa 以上，因此合
理选择真空获得设备，实现高真空度至关重要。就目前来说，还没有一种泵能从大气压一直工作到接近超高真空。因此，真空的获得不是一种真空设备和方法所能达到的，必须将几种泵联合使用，如机械泵、分子泵系统等。
      真空系统的真空测量部分，就是要对真空室内的压强进行测量。像真空泵一样，没有一种真空计能测量整个真空范围，人们于是按不同的原理和要求制成了许多种类的真空计。
      靶电源主要有直流电源(如 MDX)、中频电源(如美国 AE公司生产的 PE、PEII、PINACAL)；工件本身通常需加直流电源(如 MDX)、脉冲电源(如美国AE公司生产的 PINACAL+)、或射频电源(RF)。
      工艺气体，如氩气(Ar)、氪气(Kr)、氮气(N2)、乙炔(C2H2)、甲烷(CH4)、氢气(H2)、氧气(O2)等，一般均由气瓶供应，经气体减压阀、气体截止阀、管路、气体流量计、电磁阀、压电阀，然后通入真空室。这种气体输入系统的优点是，管路简捷、明快，维修或更换气瓶容易。各涂层机之间互不影响。也有多台涂层机共用一组气瓶的情况，这种情况在一些规
模较大的涂层车间可能有机会看到。它的好处是，减少气瓶占用量，统一规划、统一布局。缺点是，由于接头增多，使漏气机会增加。而且，各涂层机之间会互相干扰，一台涂层机的管路漏气，有可能会影响到其他涂层机的产品质量。此外，更换气瓶时，必须保证所有主机都处于非用气状态。
      刀具涂层要求周边必须厚度均匀一致，因此，在涂层过程中须有三个转动量才能满足要求。即在要求大工件台转动(I)的同时，小的工件承载台也转动( II),并且工件本身还能同时自转(III)。
在机械设计上，一般是在大工件转盘底部中央为一大的主动齿轮，周围是一些小的星行轮与之啮合，再用拨叉拨动工件自转。当然，在做模具涂层时，一般有两个转动量就足够了，但是齿轮可承载量必须大大增强。
      真空镀膜机多弧镀的蒸发源一般为圆饼形，俗称圆饼靶，近几年也出现了长方形的多弧靶，但未见有明显效果。圆饼靶装在铜靶座(阴极座)上面，两者为罗纹连接。靶座中装有磁铁，通过前后移动磁铁，改变磁场强度，可调整弧斑移动速度及轨迹。为了降低靶及靶座的温度，要给靶座不断通入冷却水。为了保证靶与靶座之间的高导电、导热性，还可以在靶与靶座之间加锡(Sn)垫片。磁控溅射镀膜一般采用长方形或圆柱形靶材。
