PVD技术,特别是离子镀（IP）技术在手表行业中主要应用在表壳、表带的表面处理上，与传统水电镀技术相比，IP离子镀在生产过程中无三废排放，无剧毒物（氰化物）使用，环境友好，是一种绿色环保技术。而且，在镀层性能上也远超水电镀，IP离子镀层纯度高，厚度均匀，致密性好，结合力好，耐磨性能好等。IP离子镀在手表制造业内的应用，极大提升了手表外观涂镀层佩戴使用时间，一定程度上促进了手表制造业的发展与进步。
      目前市场上，常见的IP离子镀膜工艺有：离子镀黄金（IPG），离子镀玫瑰金（IPRG），离子镀黑（IPBlack），离子镀钢（IPS）等。利用IP离子镀膜技术镀金，既节省了用金量，又提高了涂层的耐磨及耐蚀性能，从而极大地提高了涂层的使用寿命。大量研究数据表明，厚度仅为传统水溶液镀金层（厚度为5微米）的1/50的IPG金涂层（厚度为0.1-0.2微米），其佩戴使用时间为传统水溶液镀金层的佩戴使用时间的3～4倍。
      IPG-就是在基材上先沉积一层厚度0.8-1.0微米的TiN涂层硬膜作为底层，再在TiN涂层上镀覆一层厚度0.1-0.2微米的黄金层，根据颜色要求不同，黄金的颜色又分为1N色、2N色或3N色，IP金层色泽均一、靓丽，耐温性能可达500℃，其正常佩戴使用时间在两年以上。

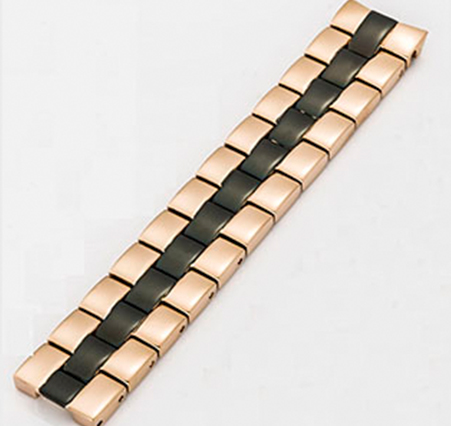

      IPRG-就是基材上先沉积一层厚度0.8-1.0微米的TiCN涂层硬膜作为底层，再在TiCN涂层上镀覆一层厚度0.1-0.2微米的玫瑰金层，根据颜色要求不同，玫瑰金金的颜色又分为4N色（粉金）和5N色（红金），IP玫瑰金层色泽均一、靓丽，耐温性能可达175℃，其正常佩戴使用时间在一年以上。
      IPBlack-就是在基材上沉积一层黑色的涂层，通常这种黑色涂层的元素都是以C元素为主，掺杂一些比例的金属元素，形成各种涂层组成成分，如：TiC+C，CrC+C或DLC等。
      IPS-就是在基材上沉积一层不锈钢颜色的硬铬涂层，这种硬铬镀层在大气中很稳定，能长期保持其光泽，且硬度高，耐磨性、耐蚀性和耐热性好。
