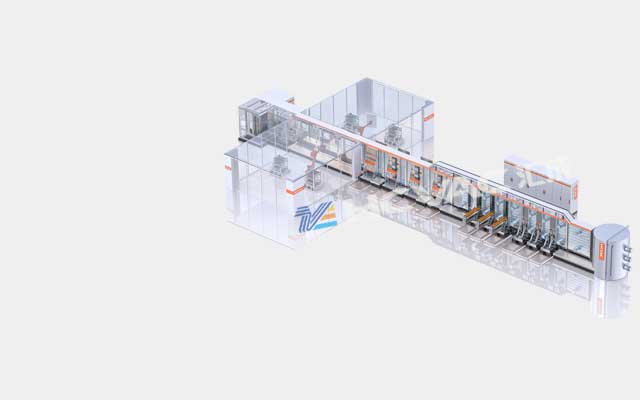

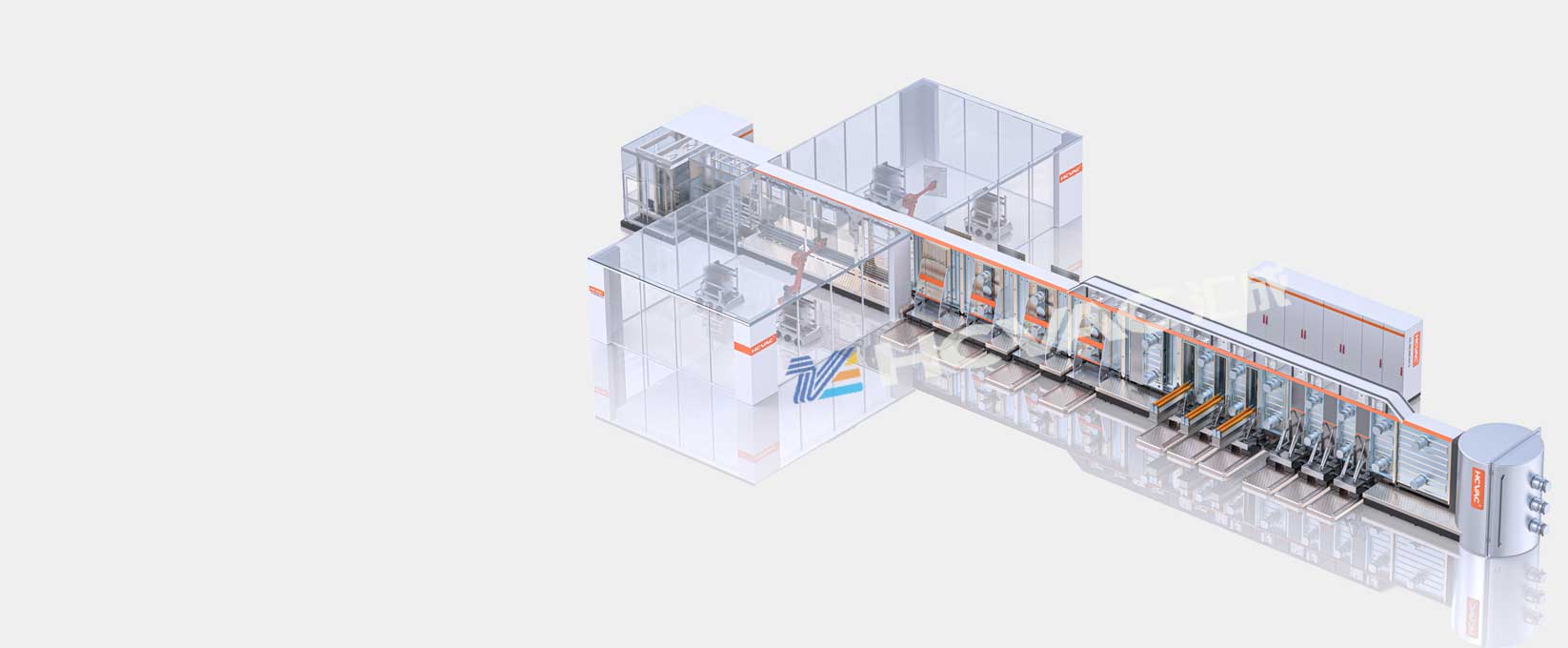

HCCL系列

多功能立式连续线

Multifunctional vertical continuous line
真空应用解决方案提供商
首页 > 镀膜线设备 > 显示器连续式镀膜设备
Multi function continuous coating equipment 显示器连续式镀膜设备

      该系列镀膜线主要用于平板玻璃、压克力、PC、PET等基板上镀膜,各种金属膜,介质膜,介质金属复合膜,透明导电膜,CF等膜层。本公司可按照用户要求提供设计,提供全套设备,负责工艺,按“交钥匙”工程服务。

      真空室体材料采用 SUS304 ,真空室内壁进行抛光处理,外壁采用抛光后喷珠处理,真空室之间采用独立门阀—插板阀隔开,可以实现有效隔断,稳定工艺气体。目前我们公司采用插板阀设计,它比目前国内通用的翻板阀密封效果更好,更耐用。传动采用磁导向,保障传动的稳定性。整条生产线的各段速度采用变频调速电机驱动,运行速度可调节;电气控制系统:触摸屏与PLC自动控制,人机对话方式来实现系统的数据显示、操作与控制。

      该设备主要应用于手机、电子、家电等行业塑料面板和显示屏幕的表面镀膜。


Mini-LED玻璃基板PVD铜膜生产线

      玻璃基板具备良好的平整度、抗翘曲性和耐热性,作为承载发热量较高的LED灯珠的基板,玻璃基板的导热、散热能力优于环氧树脂PCB,通过PVD双面厚铜镀膜技术,让玻璃基板实现双面镀铜,满足Mini-LED背光需要。

      镀铜玻璃基板覆盖移动设备、平板、笔记本电脑、电视等多种显示背光需求,除显示应用以外,还可以用于5G手机天线、无线充电的非显示用途。


优势:

•采用闭环控制器的高反应溅射率
•出色的气体分离技术
•灵活配置以满足特定的生产需求
•3、5或7倍微调气体分布以提高涂层均匀性
•优化的磁性配置,具有出色的均匀性和利用率
•兼容工业机器人的自动装卸

Product Advantage.

产品特点
HCCL系列多功能连续镀膜设备包括以下关键功能:
  • 立式

    垂直系统配置,粒子碰撞最低

  • 温控

    基板表面进行卓越的温度控制

  • 开放

    在轨道系统上完全打开垂直腔室

  • 快速

    良好的可达性,维护速度快

  • 多样化

    最高精度和特殊目标材料的设计使用

  • 多功能

    适合大面积涂层领域的任何应用

基材 平面/曲面玻璃
基材尺寸 G2.5~G8.5
节拍 ~60s(根据客户需求定制)
稼动率 ≥ 90%
膜层材料 SiO2/SiNx/Nb2O5/TiO2
单靶均匀性 ≤±2%
光学性能 4AR的Tavg>95%
6AR的 Tavg >95.5%
(玻璃基底透过率在91.5%,以上均值为400-700nm波段平均值)
色差值 平面玻璃 ∆E<1
曲面玻璃 ∆E<3
基材 PI膜/0.06mm厚
基材尺寸 G2.5~G8.5
节拍 ~60s(根据客户需求定制)
Fold 测试 8-10万次
稼动率 ≥ 90%
膜层材料 SiO2/SiNx/Nb2O5/TiO2 /AF
单靶均匀性 ≤±2%
