真空镀膜机泵有哪几种类型

2020-07-28

3215
分享

      很多人对真空镀膜机很了解,对真空镀膜机泵却接触很少,也不知道真空镀膜机泵到底有啥作用,分那几类,下面为大家详细介绍一下,真空镀膜机泵有几大类,它们各自原理是怎样的。真空镀膜机有三个泵的:机械泵(一般是油旋转泵),增压泵又叫罗茨泵,高真空泵(扩散泵或者分子泵)。

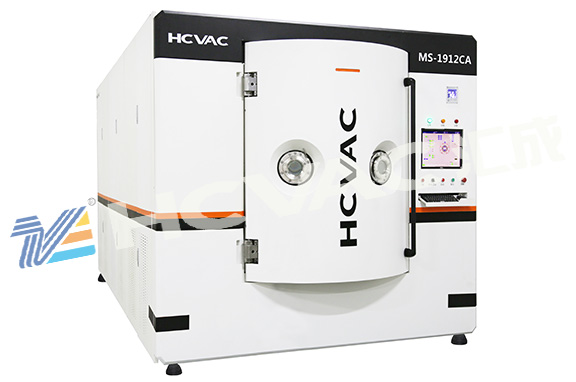

真空镀膜机


      机械泵是从大气开始工作的,机械泵排气的效果还与电机的转速及皮带的松紧度有关系,当电机的皮带比较松,电机转速很慢的时候,机械泵的排气效果也会变差,所以要经常保养,点检,机械泵油的密封效果也需要常常点检,油过少,达不到密封效果,泵内会漏气,油过多,把吸气孔堵塞,无法吸气和排气,一般,在油位在线下0.5厘米即可。
       增压泵,它是具有一对同步高速旋转的双叶形或多叶形转子的机械泵,由于它的工作原理与罗茨鼓风机相同,所以又可以叫罗茨真空泵,此泵在100-1帕压强范围内有较大的抽气速度,它弥补了机械泵在此范围内排气能力不足的缺点,此泵不能从大气开始工作,也不能直接排出大气,它的作用仅仅是增加进气口和排气口之间的压差,其余的则需要机械泵来完成,因此,它必须配以机械泵作为前级泵。
       油扩散泵,机械泵的极限真空只有10-2帕,当达到10-1帕的时候,实际抽速只有理论的1/10,如果要获得高真空的话,必须采用油扩散泵。油扩散泵应用压强范围是10-1帕-10-7帕,它是利用气体的扩散现象来排气的,它具有结构简单,操作方便,抽速大(最高可以达到105升/秒)等特点。油扩散泵主要由泵壳、喷嘴、导流管和加热器组成,里面主要添加扩散泵油(日本的型号是D-704#),根据喷嘴的多少可以分为单级泵和多级泵。
       当扩散泵的油被电炉加热时,产生的油蒸汽提供前置压强,机械泵充当前置泵。当扩散泵油被电炉加热时,产生的油蒸汽沿着导流管经伞形喷嘴向下喷出。因喷嘴外面有机械泵提供的1-10-1帕的真空,故油蒸汽可喷出一段距离,构成一个向出气口方向运动的射流。射流最后碰上由冷却水冷却的泵壁,凝结为液体,流回蒸发器,即靠油的蒸发——喷射——凝结,重复循环来实现抽气的。
        以上是真空镀膜机泵种类及原理,此类介绍希望能对大家有所帮助,后期会有更多的关于真空镀膜机的内容提供给大家。
